opis proizvoda
● Model NO.: EPG 1000V DC kombinaciona kutija
● Maksimalni napon: 1000VDC
● Maksimalna struja jednosmernog kola svakog ulaza: 15A
● Maksimalna izlazna struja: 32A
● Broj ulaza: 1 niz, 2 žice, 4 žice, 6 žica itd (Može se prilagoditi)
● Broj izlaza: 1 žica, 2 žice, 3 žice itd (Može se prilagoditi)
● Glavne DC komponente ugrađene unutra: 1000V DC izolator, DC SPD, DC osigurač itd.
● Montaža na zid
Uvod
EPG serija 1000V DC fotonaponski kombinator se koristi u fotonaponskom sistemu i olakšava konsolidaciju, zaštitu i praćenje istosmjerne energije koju generiraju solarni paneli, osiguravajući efikasan i siguran rad sistema solarne energije. Dizajniran je da zadovolji sigurnosne standarde i električne kodekse specifične za fotonaponske sisteme. Oni osiguravaju usklađenost sa propisima koji se odnose na zaštitu od prekomjerne struje i kratkog spoja, uzemljenje i izolaciju sistema, čime se povećava sigurnost i pouzdanost PV instalacije.
EPG serija 1000V DC fotonaponskih kombinatora je dizajnirana i proizvedena u skladu sa relevantnim međunarodnim standardima i sertifikatima, kao što su IEC 61439 za sklopove niskonaponskih sklopnih i upravljačkih uređaja i IEC 62446 za dokumentaciju i puštanje u rad fotonaponskih sistema.
Struktura

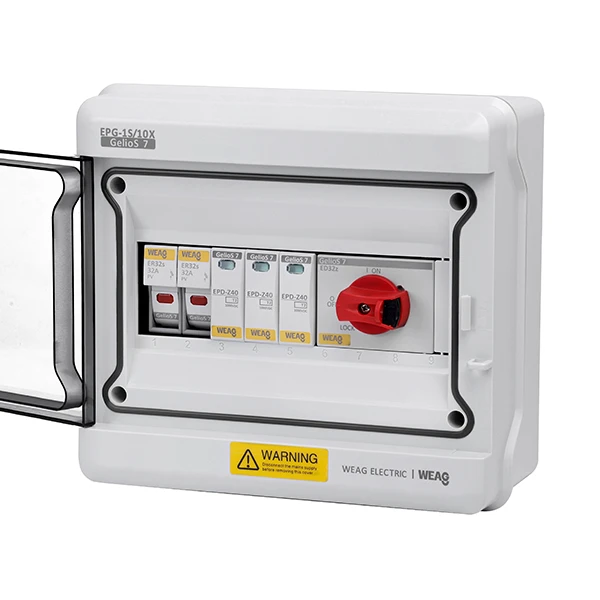

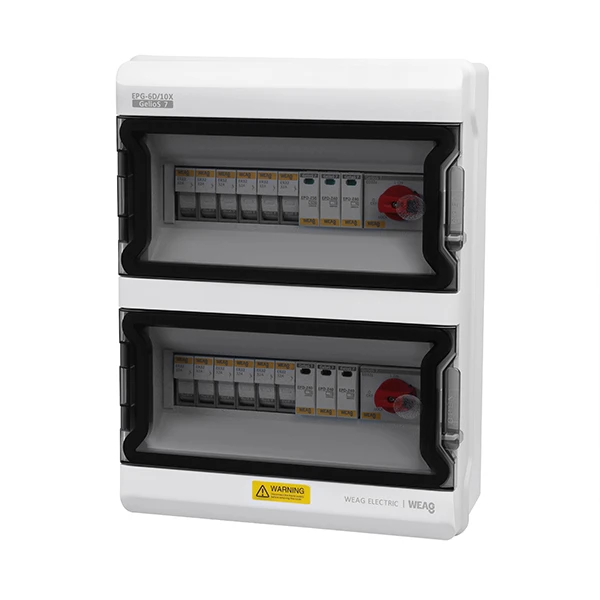

Pregled tipičnih komponenti i strukture EPG serije 1000V DC fotonaponskih kombinatora:
Kućište: Kućište je napravljeno od vatrostalnog PC plastičnog materijala V0 klase, koji osigurava visok nivo sigurnosti sa IP65 ocjenom zaštite od zagađenja. Pruža fizičku zaštitu za unutrašnje komponente i štiti cijeli sistem.
ED32z DC prekidač za isključivanje: Ova komponenta služi kao sredstvo za izolaciju ili isključenje istosmjerne struje koju generiraju solarni paneli od ostatka PV sistema. Omogućava sigurno održavanje, inspekciju i popravku tako što prekida protok struje. U slučaju nužde ili kvara na sistemu, ED32z DC prekidač omogućava brzo gašenje fotonaponskog sistema, sprečavajući dalja oštećenja i osiguravajući sigurnost osoblja.
Držači DC osigurača i DC osigurači za zaštitu od prekomjerne struje i kratkog spoja: EPG serija 1000V DC fotonaponski kombinator uključuje ER32(e) držače osigurača i osigurače za zaštitu od prevelikih struja. Ovi uređaji se postavljaju serijski sa ulaznim kablovima ili između sabirnica i izlaznih kablova. Oni prekidaju strujni krug u slučaju kvara ili prevelike struje, sprečavajući oštećenje fotonaponskog sistema.
EPD DC uređaji za zaštitu od prenapona: Za zaštitu od udara groma ili smetnji u mreži, EPG serija 1000V DC fotonaponski kombinator uključuje uređaje DC EPD za zaštitu od prenapona. Ovi uređaji preusmjeravaju i potiskuju prenapone visokog napona, štiteći solarne panele i druge komponente od potencijalnih oštećenja.
MC4 konektori: EPG serija 1000V DC fotonaponski kombinator sadrži MC4 višestruke ulazne i izlazne konektore, koji efikasno povezuju izlazne kablove sa pojedinačnih solarnih panela na ulazne kablove PV invertera.
Priključci za uzemljenje: EPG serija 1000V DC fotonaponski kombinator sadrži terminale za povezivanje provodnika za uzemljenje, osiguravajući pravilno uzemljenje za sistem.
Dodatna oprema za kablove: Dodatne komponente kao što su kablovske uvodnice, vezice za kablove ili nosači kablova integrisani su u kombinatorsku kutiju kako bi se organizovali i osigurali ulazni i izlazni kablovi. Ovi dodaci pomažu u održavanju urednog i organiziranog rasporeda ožičenja, smanjuju rizik od oštećenja kabela i olakšavaju zadatke održavanja i rješavanja problema.
